टाइटेनियम Gr1 Gr2 हीट एक्सचेंजर ट्यूब शीट SA182 F304L F316L क्लैड प्लेट ट्यूब शीट्स

उत्पाद विवरण

जंग प्रतिरोध टाइटेनियमGr1/Gr2/Gr5/Gr7/Gr9/Gr12+SA182 F304L, F316L, क्लैड प्लेट क्लैडिंग प्लेट्स ट्यूब शीट्स

उत्पाद वर्णन

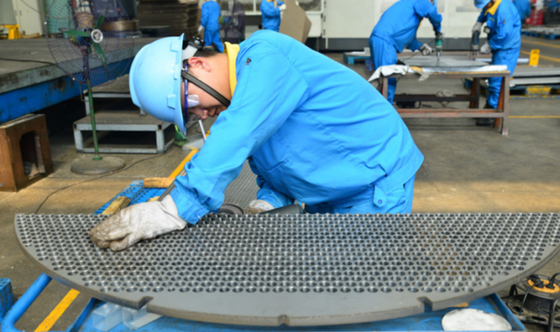

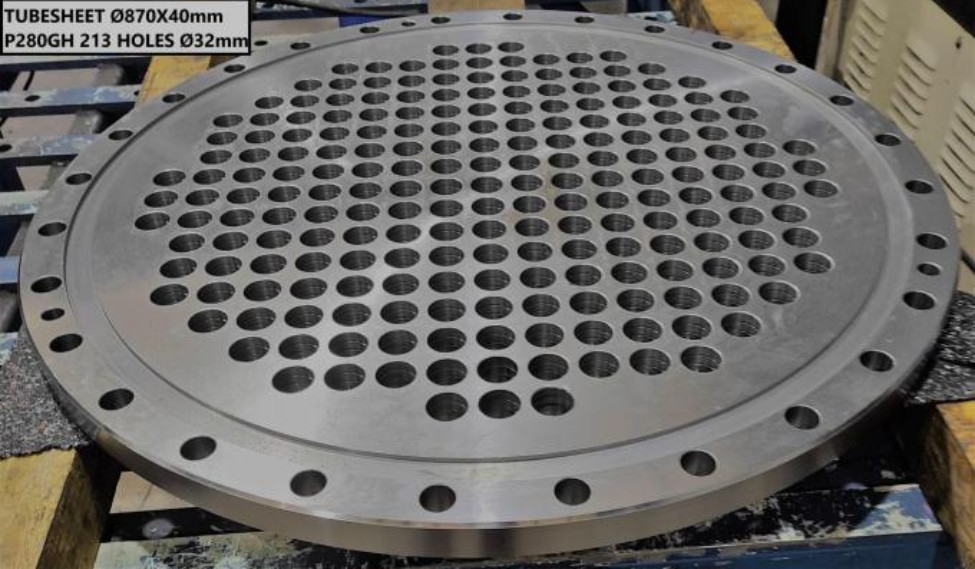

टाइटेनियम ट्यूबशीट मुख्य रूप से स्तंभ ट्यूबों का समर्थन करने के लिए रासायनिक कंटेनरों के लिए उपयोग की जाती है।उत्कृष्ट संक्षारण प्रतिरोध के कारण उच्च अंत में रासायनिक उपकरणों में टाइटेनियम ट्यूबशीट का व्यापक रूप से उपयोग किया जाता है।टाइटेनियम ट्यूब शीट प्रदान करने के अलावा, जिसे मशीनीकृत नहीं किया गया है, लिक्सिंग टाइटेनियम भी ग्राहक से ड्राइंग के अनुसार यांत्रिक रूप से संसाधित ट्यूब शीट का उत्पादन करता है।हम घुमाव ड्रिलिंग छेद प्रसंस्करण के साथ सीएनसी ड्रिलिंग मशीन का उपयोग करते हैं, प्रभावी रूप से डबल ट्यूब शीट छेद, सहिष्णुता के एपर्चर और एपर्चर खत्म की स्थिति सटीकता सुनिश्चित करते हैं, ट्यूब शीट की गुणवत्ता में काफी सुधार हुआ है।

अनुप्रयोग
शेल और ट्यूब हीट एक्सचेंजर, बॉयलर, प्रेशर वेसल, स्टीम टर्बाइन, बड़े सेंट्रल एयर कंडीशनिंग, वॉटर डिसेलिनेशन आदि के लिए उपयोग किया जाता है।

परिक्षण
रासायनिक संरचना परीक्षण
भौतिक गुण परीक्षण
उपस्थिति दोष निरीक्षण
अल्ट्रासोनिक दोष का पता लगाने

विनिर्देश

श्रेणी	दर्जा	विनिर्देश
Gr1, Gr2, Gr4, जीआर7, जीआर11, जीआर12, जीआर16	हॉट रोल्ड (आर) कोल्ड रोल्ड (वाई) एनीलेल्ड (एम) समाधान उपचार (एसटी)	आयुध डिपो (मिमी)	मोटाई (मिमी)
		150~2500	35~250



रासायनिक संरचना

श्रेणी	रासायनिक संरचना, वजन प्रतिशत (%)
	सी (≤)	हे (≤)	एन (≤)	एच (≤)	फ़े (≤)	अल	वी	पी.डी.	आरयू	नी	एमओ	अन्य तत्व मैक्स।प्रत्येक	अन्य तत्व मैक्स।कुल
जीआर 1	0.08	0.18	0.03	0.015	0.20	—	—	—	—	—	—	0.1	0.4
जीआर 2	0.08	0.25	0.03	0.015	0.30	—	—	—	—	—	—	0.1	0.4
जीआर4	0.08	0.25	0.03	0.015	0.30	—	—	—	—	—	—	0.1	0.4
जीआर7	0.08	0.25	0.03	0.015	0.30	—	—	0.12~0.25	—	0.12~0.25	—	0.1	0.4
जीआर11	0.08	0.18	0.03	0.15	0.2	—	—	0.12~0.25	—	—	—	0.1	0.4
जीआर12	0.08	0.25	0.03	0.15	0.3	—	—	—	—	0.6~0.9	0.2~0.4	0.1	0.4
जीआर16	0.08	0.25	0.03	0.15	0.3	—	—	0.04~0.08	—	—	—	0.1	0.4



भौतिक गुण

श्रेणी	भौतिक गुण
	तन्यता ताकत मिनट		नम्य होने की क्षमता (0.2%, ऑफसेट)				50 मिमी में बढ़ाव न्यूनतम (%)
	केएसआई	एमपीए	मिनट		मैक्स
			केएसआई	एमपीए	केएसआई	एमपीए
जीआर 1	35	240	20	138	45	310	24
जीआर 2	50	345	40	275	65	450	20
जीआर4	80	550	70	483	95	655	15
जीआर7	50	345	40	275	65	450	20
जीआर11	35	240	20	138	45	310	24
जीआर12	70	483	50	345	—	—	18
जीआर16	50	345	40	275	65	450	20
